Как правильно подключить бойлер: полное пособие для дома

Горячая вода в кране - это не роскошь, а одна из базовых потребностей для комфортной жизни. Когда централизованное снабжение дает сбой или отсутствует вообще, на помощь приходит бойлер. Приобретение водонагревателя - это лишь первый шаг. Второй, не менее важный, - его правильная установка. От этого зависит не только эффективность работы прибора, но и безопасность всей семьи.

Конечно, всегда можно вызвать мастера, но если у вас есть желание и базовые навыки, подключить бойлер можно и самостоятельно. Главное - делать все последовательно, внимательно и без спешки. В этой статье мы простым и понятным языком расскажем, как пройти этот путь от распаковки коробки до первого запуска, избежав типичных ошибок.

Готовимся к монтажу: инструменты и материалы

Правильная подготовка - это уже половина успеха. Прежде чем начинать какие-либо работы, убедитесь, что у вас под рукой есть все необходимое. Это сэкономит время и нервы, ведь бегать в магазин за одним саморезом посреди процесса - не самая лучшая идея.

Вам понадобится определенный набор инструментов и расходных материалов. Давайте разделим их на две группы.

Основные инструменты для работы:

• Перфоратор или мощная ударная дрель. Стены в ванных комнатах обычно прочные, поэтому без него не обойтись.
• Набор гаечных и разводных ключей для закручивания соединений.
• Строительный уровень, чтобы бойлер висел идеально ровно.
• Рулетка и карандаш для точной разметки.
• Отвертки (плоская и крестовая).
• Пассатижи.

Материалы для подключения:

• Крепления. Обычно это анкерные болты или крюки. Они могут идти в комплекте с бойлером, но лучше приобрести более надежные отдельно, учитывая материал вашей стены.
• Гибкие шланги для подвода воды. Выбирайте качественные, в металлической оплетке. Длину определите заранее, измерив расстояние от труб до бойлера с небольшим запасом.
• Запорные краны (2 шт.). Они позволят перекрывать воду, подаваемую на бойлер, для его обслуживания или ремонта.
• Тройники (2 шт.). Нужны для врезки в основные трубы холодной и горячей воды.
• ФУМ-лента или пакля с герметиком для уплотнения резьбовых соединений.
• Предохранительный клапан. Это обязательный элемент! Он идет в комплекте с бойлером и защищает его от избыточного давления.
• Редуктор давления. Не всегда обязателен, но очень рекомендован, если давление воды в вашей системе превышает 5 атмосфер.

Выбор идеального места для бойлера

Казалось бы, что тут сложного? Повесил, где есть свободный угол, и готово. Но не все так просто. Правильно выбранное место влияет на удобство пользования, эффективность нагрева и возможность дальнейшего обслуживания.

Расстояние до точек водозабора

Чем ближе бойлер расположен к смесителю в ванной или на кухне, тем лучше. Когда вы открываете кран, горячая вода проходит определенный путь по трубам, постепенно охлаждаясь. Чем короче этот путь, тем меньше теплопотери и тем быстрее вы получите воду нужной температуры. Чаще всего бойлеры устанавливают в туалете или ванной комнате.

Прочность стены

Это ключевой фактор безопасности. Представьте себе: 80-литровый бойлер весит около 25 кг. Добавьте к этому 80 литров (то есть 80 кг) воды. Итого получается более 100 кг! Стена должна выдержать эту нагрузку с запасом. Идеальный вариант - несущая бетонная или кирпичная стена. Гипсокартонные перегородки для этого не подходят. Если другого выхода нет, нужно заранее устанавливать специальные металлические закладные профили под гипсокартон.

Доступ для обслуживания

Раз в 1-2 года бойлер нуждается в профилактике: чистке от накипи и замене магниевого анода. Для этого нужно иметь свободный доступ к его нижней части, где расположены электрические компоненты и фланец. Оставьте снизу хотя бы 30-50 см свободного пространства. Также убедитесь, что вы сможете легко дотянуться до регулятора температуры.

Шаг за шагом: крепим бойлер на стену

Когда место выбрано и инструменты наготове, можно приступать к самому ответственному физическому этапу - монтажу. Здесь важна точность и надежность.

1. Разметка. Приложите крепежную планку бойлера (или шаблон из коробки) к стене. С помощью уровня выровняйте ее идеально горизонтально. Карандашом обозначьте места для будущих отверстий.
2. Сверление отверстий. Возьмите перфоратор и сверло, диаметр которого соответствует диаметру ваших анкеров. Просверлите отверстия на нужную глубину. Старайтесь держать инструмент строго перпендикулярно к стене.
3. Установка креплений. Очистите отверстия от пыли. Вставьте в них дюбели и закрутите или забейте анкерные крюки/болты. Они должны сидеть очень плотно и не шататься.
4. Навешивание бойлера. Это работа для двоих. Аккуратно поднимите водонагреватель и надежно повесьте его на установленные крепления. Убедитесь, что он сел на место, и слегка подергайте, чтобы проверить надежность фиксации.

Не торопитесь. Лучше несколько раз проверить разметку, чем потом исправлять криво повешенный прибор. Помните о весе бойлера - не пытайтесь поднять его самостоятельно, если не уверены в своих силах.

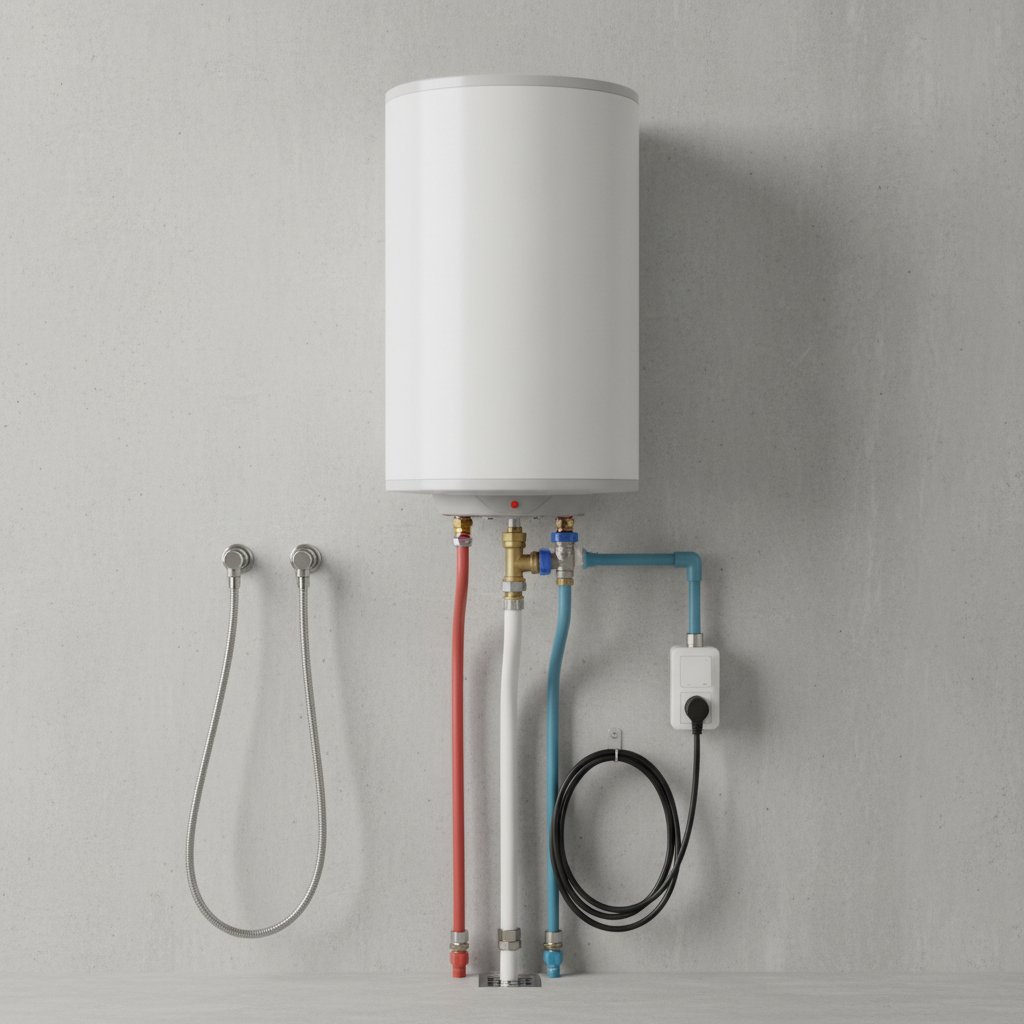

Подключение к системе водоснабжения

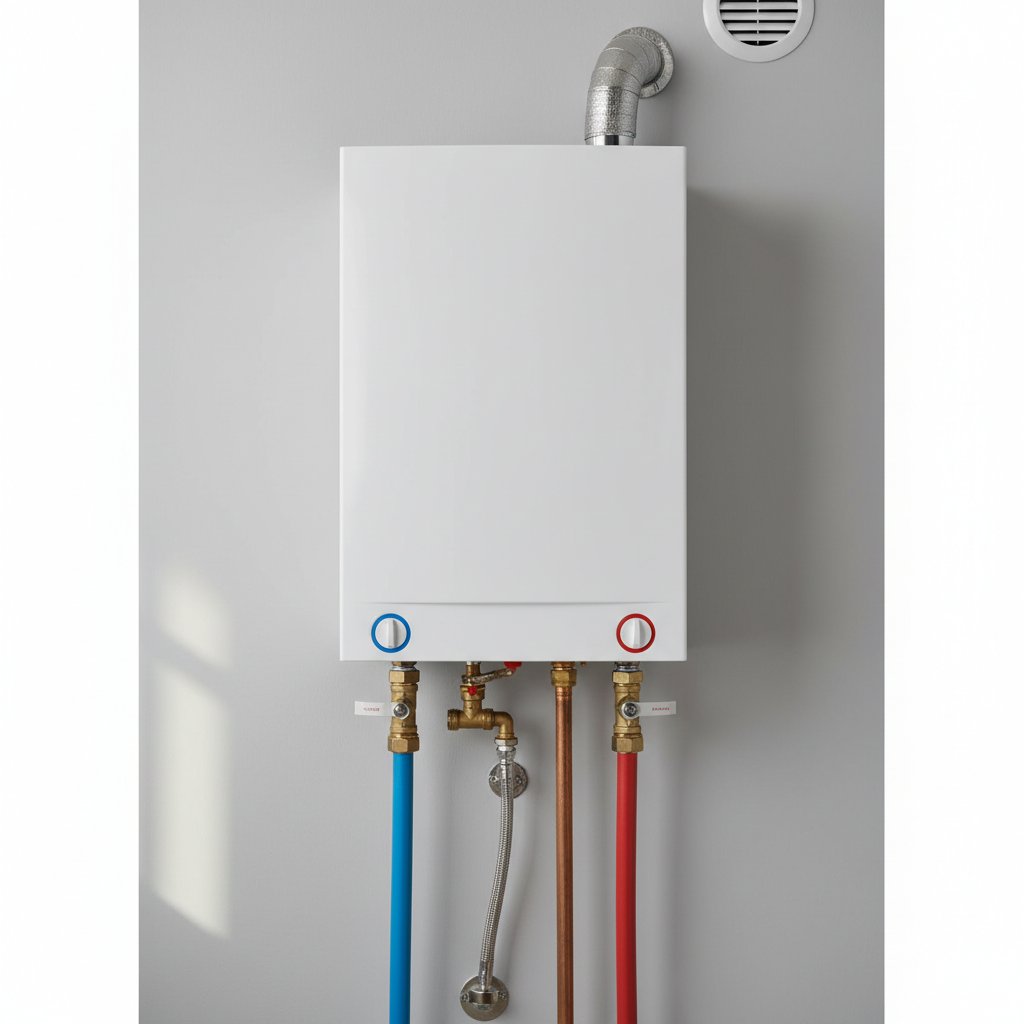

Следующий этап - интеграция бойлера в вашу домашнюю водопроводную сеть. На нижней части прибора есть два патрубка: один обозначен синим цветом (для входа холодной воды), другой - красным (для выхода горячей).

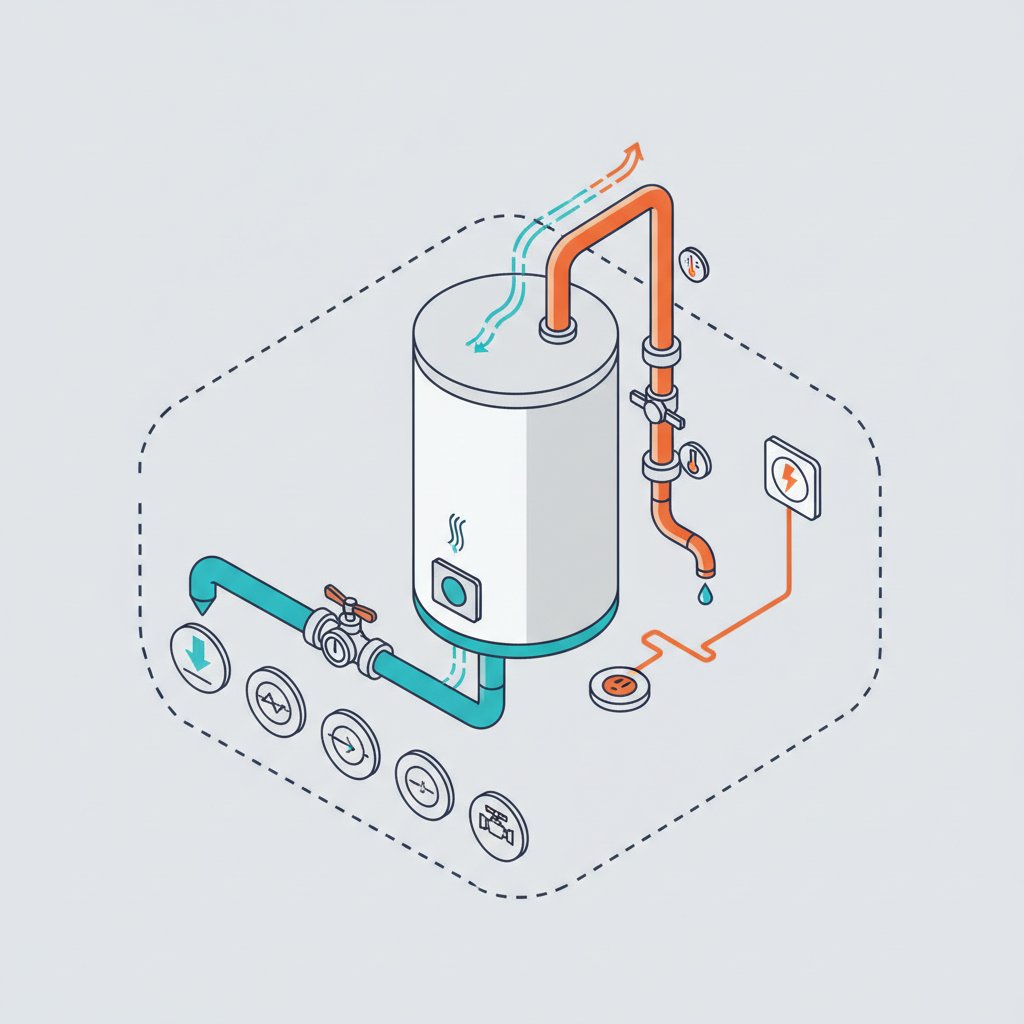

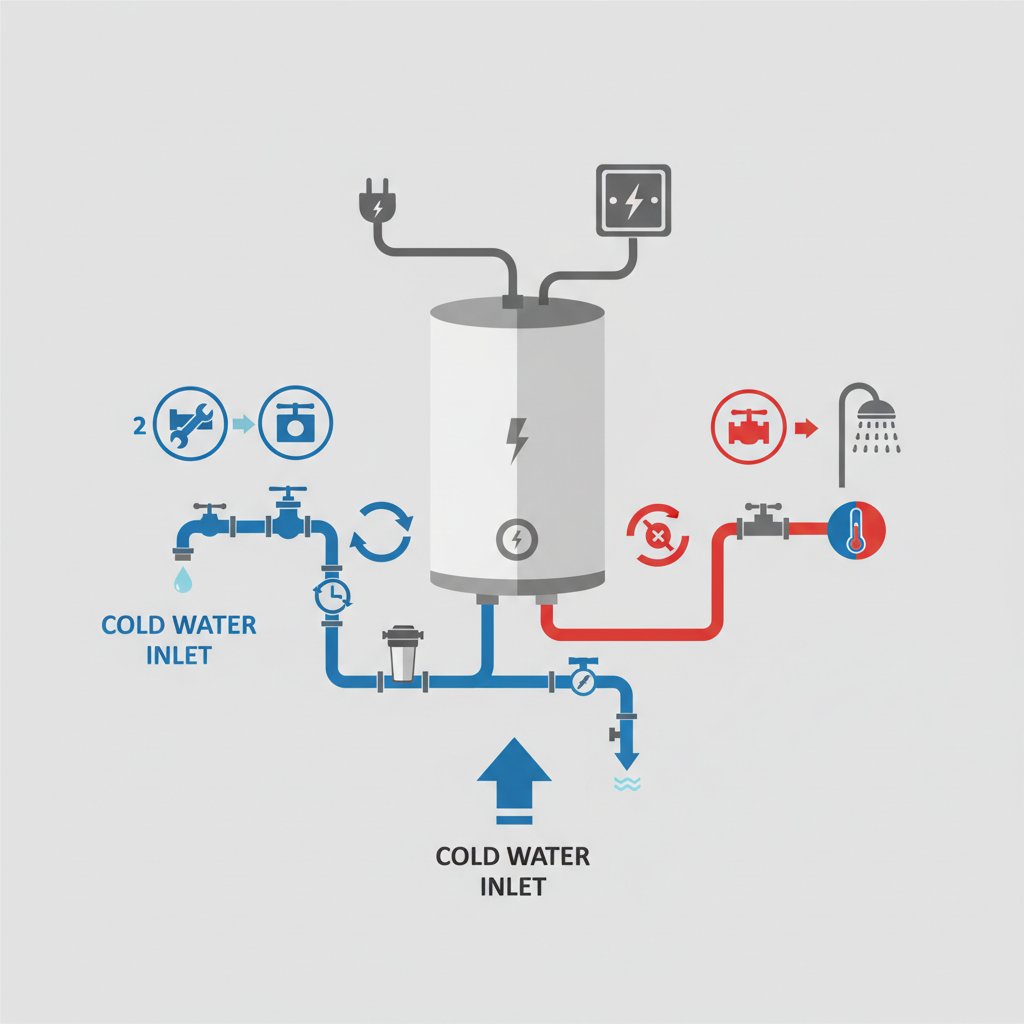

Схема подключения: что и куда подсоединять?

Последовательность действий достаточно проста. Сначала перекройте общую подачу воды в квартиру. Далее врезаемся в трубы.

На вход холодной воды (синий патрубок):

• На резьбу патрубка наматываем ФУМ-ленту или паклю.
• Накручиваем предохранительный клапан из комплекта. Он имеет стрелку, указывающую направление движения воды - она должна быть направлена к бойлеру.
• К клапану присоединяем запорный кран.
• От крана до тройника на трубе с холодной водой прокладываем гибкий шланг.

На выход горячей воды (красный патрубок):

• Так же уплотняем резьбу и накручиваем запорный кран.
• От крана к тройнику на трубе с горячей водой ведем второй шланг.

Перед тройником на горячей трубе (которая ведет к смесителям) также стоит установить кран, чтобы перекрывать централизованную горячую воду, когда работает бойлер. Иначе нагретая вами вода будет уходить к соседям.

Важность предохранительного клапана и редуктора давления

Никогда не игнорируйте установку предохранительного клапана! При нагревании вода расширяется, ее объем увеличивается, а давление в закрытом баке растет. Клапан автоматически сбрасывает избыточное давление, не давая бойлеру взорваться. Из его носика может периодически капать вода - это нормально. Можно присоединить к нему тонкую трубку и вывести ее в канализацию.

Редуктор давления ставится на входе холодной воды в квартиру, еще до бойлера. Его задача - стабилизировать давление в системе. Если у вас в доме часто случаются гидроудары или давление стабильно выше 5 атмосфер, редуктор защитит не только бойлер, но и другую бытовую технику (стиральную, посудомоечную машину) и смесители.

Таблица сравнения труб для подключения

Выбор труб для обвязки также имеет значение. Рассмотрим самые популярные варианты.

Электрическая часть: безопасность превыше всего

Подключение к электросети - самый опасный этап, требующий максимального внимания. Вода и электричество - смертельно опасное сочетание. Если вы не имеете опыта работы с электричеством, на этом этапе лучше пригласить квалифицированного электрика.

Требования к электропроводке

Современные бойлеры имеют мощность от 1,5 до 2,5 кВт. Старая алюминиевая проводка может не выдержать такой нагрузки. Идеальный вариант - проложить для бойлера отдельную линию от распределительного щитка.

• Кабель. Используйте трехжильный медный кабель (фаза, ноль, земля) с сечением не менее 2,5 мм².
• Автоматический выключатель. На эту линию в щитке устанавливается отдельный автомат на 16А.
• УЗО или дифавтомат. Это устройство защитного отключения. Оно мгновенно обесточит линию, если произойдет утечка тока (например, при пробое на корпус). Это жизненно важный элемент для защиты от поражения током во влажном помещении. Номинал тока утечки должен быть не более 30 мА.
• Розетка. Используйте специальную влагозащищенную розетку (класс защиты IP44 или выше) с керамическим основанием и контактом заземления.

Заземление является обязательным! Подключать бойлер без него категорически запрещено.

Первый запуск и проверка системы

Когда все соединения готовы, наступает волнительный момент - первый запуск. Не спешите включать прибор в розетку!

1. Заполнение бака. Откройте кран горячей воды на ближайшем к бойлеру смесителе. Это нужно, чтобы воздух из бака мог выйти.
2. Подача воды. Медленно откройте кран подачи холодной воды на бойлер. Вы услышите, как вода начинает заполнять бак.
3. Контроль заполнения. Дождитесь, пока из открытого крана смесителя не потечет ровная струйка холодной воды без воздуха. Это означает, что бак полностью заполнен.
4. Перекрытие крана. Закройте кран на смесителе.
5. Проверка на протечки. Внимательно осмотрите все резьбовые соединения на бойлере и трубах. Убедитесь, что нигде не капает вода. Если обнаружили течь, перекройте воду и подтяните соединения, возможно, добавив уплотнителя.
6. Подключение к электросети. Лишь после того, как вы удостоверились, что бак полный и герметичный, можно включать вилку бойлера в розетку.

Важно: никогда не включайте питание на пустой бойлер! Нагревательный элемент (ТЭН) мгновенно перегорит. Этот случай не является гарантийным.

Частые ошибки при самостоятельном монтаже

Напоследок давайте подытожим, какие ошибки чаще всего допускают новички. Зная их, вам будет легче их избежать.

• Монтаж на слабую стену. Игнорирование веса бойлера с водой, что может привести к его падению.
• Отсутствие предохранительного клапана. Экономия на безопасности, что создает риск разрыва бака из-за избыточного давления.
• Неправильный порядок подключения труб. Перепутаны вход и выход воды.
• Включение пустого бойлера. Гарантированное сжигание ТЭНа.
• Игнорирование редуктора давления. При высоком давлении в системе это значительно сокращает срок службы прибора.
• Некачественные электрические соединения. Использование старой проводки, отсутствие заземления и УЗО, что является крайне опасным.

Установка бойлера - это ответственная задача, но вполне реальная для выполнения своими руками. Главное - придерживаться инструкции, не пренебрегать правилами безопасности и не экономить на важных комплектующих. С правильным подходом ваш новый водонагреватель будет долго и надежно служить, даря тепло и комфорт вашему дому.
